AUTOMATISIERUNGS­TECHNIK

Sie wollen ihre Produktionsmaschine noch effizienter machen und suchen nach einem Spezialisten im Bereich der Automatisierungstechnik? Helmerding hiw Maschinen GmbH stellt sich als kompetenter Lieferant/Partner im Bereich der Be- und Entladung, automatisierten Teiletransport sowie Verpackung von Produkten vor. Wir setzen individuelle Lösungen um, z.B. Behälter- und Palettentransport (auf Wunsch auch Entwicklung von Sonderbehältern/-paletten), Bauteilhandling über Linearsysteme und Industrieroboter. In Verbindung mit dem Pressenprogramm erhalten sie bei uns Komplettlösungen aus einer Hand.

INFORMATIONEN ZUR ANLAGE

  • Verschiedenste Varianten (Rüstvorgang einfach und schnell)
  • Leistung: 80 Hübe/min
  • Presse 125 to
  • Realisierung in kompakter Bauweise mit Taktomat innerhalb der Presse
  • Kontakt-Rohlinge aus Schüttgut über 1 universelle Zuführtechnik (inkl. GLT-Kippgerät) vereinzeln
  • Über hoch dynamische Servo-Linearantriebe in Werkstückaufnahmen einlegen
  • Umformung über 3-Stufen-Werkzeug
  • Überprüfung der Qualitätsmerkmale über Kamerasystem
  • Fertigteilabgabe über Gurtförderban

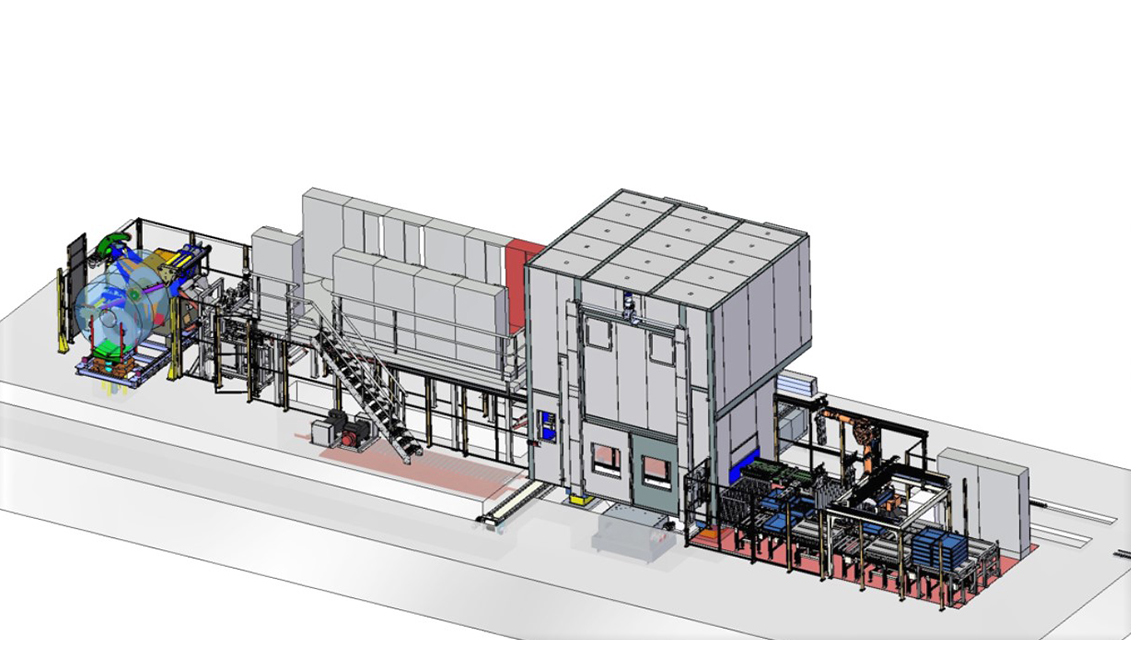

  • Direkte Verkettung von 2 Helmerding-Pressen (SDH 250 / KDH 1200) in L-förmiger Anordnung
  • Varianten Æ 50 – 550 mm
  • Leistung: 80 Hübe/min
  • Bandmaterial über Helmerding-Abwickelhaspel HE-12 (12 to, Æ bis 2000 mm, verfahrbar mit Beladestuhl) abwickeln
  • Glätten des Materials über Richtmaschine R70
  • Bandschlaufenbrücke (Hubtisch mit Rollenbahn)
  • Servomotorisches Walzenvorschubgerät EWH 800
  • Rollenbeöler für 2 Medien
  • Schnitt-Servopresse 250 to (Rüstvorgang/Werkzeugwechsel über Werkzeugwechselsystem WZW 2)
  • Servomotorisches Entnahmehandling (Zentralverstellung der Führungen auf Produktvarianten, Ausgleich Höhenniveau zur Transferpresse)
    Schrottschere für Zerkleinerung des Material-Restbandes (Längs- und Querschneiden)
  • Unterflurige Schrott-/Abfallentsorgung über Förderbänder mit Gliederkettenbändern bis in zentrale Mulde
  • Transfer-Zieh-Servopresse 1200 to (Rüstvorgang/Werkzeugwechsel über Werkzeugwagen, 30 to)
  • Servomotorisches 3-Achs-Transfer, Vorschub 0,5 bis 600 mm mit spezieller Optimierung der Bewegungen zwischen Transfer und Werkzeug
  • Abtransport der Fertigteile über Gurtband
  • inkl. Ablage der Produkte in innerbetriebliche Transportbehälter bzw. KLT´s und Abstapelung auf Europalette, Aufbau in Linienform
  • 2 sehr differente Varianten
  • Leistung: 60 Hübe/min (1 Variante doppelt fallend)
  • Bandmaterial über Helmerding-Abwickelhaspel HE-16 (16 to, Æ bis 2000 mmverfahrbar mit Beladestuhl) abwickeln
  • Glätten des Materials über Richtmaschine R-90
  • Bandschlaufenbrücke (Hubtisch mit Rollenbahn)
  • Servomotorisches Walzenvorschubgerät EWH 600
  • Rollenbeöler für 1 Medium
  • Servopresse 800 to (Rüstvorgang/Tandem-Werkzeugwechselsystem über Werkzeugwagen, 18 to)
  • Schallschutzkabine
  • Abtransport der Fertigteile über Gurtband mit Leitblechen (Rüstsatz für Varianten), Sammel- und Pufferstrecke
  • Variante 1: Abnahme von 3-er-Paket Fertigteile direkt vom Gurtband über Roboter
  • Variante 2: Sammeln in Magazinschächten, Leeren der Magazinschächte über Roboter
  • Industrieroboter zum Abstapeln von Fertigteilen mit Mehrfach-Greifersystemen inkl. Spreizhüben
  • Paletten- und Behälter-Umlaufsystem für Europaletten und Spezialbehälter
  • Portalroboter für das Depalettieren und Palettieren von KLT´s von/auf Europaletten

KOMPETENZ

Das Grundprinzip der Helmerding-Anlagenentwicklung ist eine Modulorientierung mit definierten Schnittstellen. Dies gilt sowohl für die Presse, die Bandanlage, den Transfer als auch für die peripheren Systemkomponenten wie Werkzeugwechsel und Robotik.
Durch zertifizierte Geschäftsprozesse und einen hohen Eigenfertigungsanteil garantieren wir Präzision und Qualität. Die gute Infrastruktur in Bezug auf Gebäude, Bearbeitungsmaschinen und Systeme zur Unterstützung unserer Arbeitsprozesse ist ein weiterer Qualitätsbaustein.
